Характеристики частотных преобразователей INTEK серии AX200

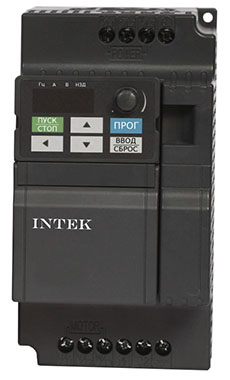

Частотные преобразователи INTEK серия AX200

Преобразователь частоты INTEK серии AX200 — это универсальный многофункциональный прибор, работающий в скалярном и векторном режиме управления скоростью, имеет напряжение питания - как однофазное, так и трехфазное.

Диапазон мощностей для 1ф. 220В от 0,4 до 4 кВт, для 3ф. 380В от 0,75 до 315 кВт , до 500 Гц; Скалярный/векторный, 150% 1 мин

Частотные преобразователи Intek серии AX200 имеют компактные размеры и предназначены для широкого спектра применений. Наличие удобного пользовательского интерфейса, лицевой панели управления и встроенного источника питания позволит быстро и легко ввести прибор в эксплуатацию. С помощью дополнительных опционных плат преобразователь может работать в режиме с замкнутой цепью обратной связи. Управление преобразователем может осуществляться через цифровую сеть по протоколу Modbus.

• Модель преобразователя частоты: AX200.

• Серия продукта: серия G, P
• Напряжение питания: 2 – 220 В, 50…60 Гц; 4 – 380 В, 50…60 Гц.
• Количество фаз входного (питающего) напряжения: 1 – 1 фаза; 3 – 3 фазы.
• Перегрузочная способность : G – 150%, 1 мин.; P – 120%, 1 мин.

• Автоматическая идентификация, простая в использовании

• ПИД-управление технологическим процессом, многофункциональный ввод-вывод

• Использование в тяжелых условиях (3 секунды 180%, 60 секунд 150%)

• Поддержка MODBUS через RS485

• Диапазон мощности 0,4-280 кВт

Технические характеристики частотного преобразователя INTEK серии AX200

Основные функции	Тип подключаемого двигателя	Векторное управление без датчика обратной связи SVC (Sensorless vector control); Скалярное управление (V/f).
	Максимальная частота	Векторное управление: от 0 до 320 Гц; Скалярное управление: от 0 до 3200 Гц
	Частота широтно-импульсной модуляции (ШИМ)	Несущая частота: от 1,0 кГц до 16 кГц. Возможна автоматическая регулировка частоты в зависимости от нагрузки.
	Разрешающая способность по частоте	Аналоговое задание: 0.025% от Максимальной рабочей частоты; Цифровое задание: 0.01 Гц
	Момент двигателя на малых частотах	Модель G: 150% при 0.5 Гц (SVC), Модель P: 100% при 0.5 Гц
	Диапазон регулирования скорости	1:100 (SFVC)
	Точность подержания скорости	±0.5% (SFVC)
	Буст	Автоматическая или ручная установка буста (от 0.1% до 30%)
	Рампы	Линейная, S-образная кривая; 4 пред- установки времени ускорения/торможения в диапазоне от 0.0 до 6500.0 с
	Торможение постоянным током	Порог включения постоянного тока: от 0 Гц до максимальной выходной частоты; время торможения: от 0.0 до 100.0 с; ток торможения: от 0.0% до 100.0%
	Функция медленного вращения	Частотный диапазон: от 0.00 до 50.00 Гц; время ускорения/торможения: от 0.00 до 65000 с
	Режим PLC	До 16 скоростей: предустановленных с помощью функции PLC и скорость, задаваемая с помощью входов
	Встроенный ПИД-регулятор	Замкнутая система управления технологическими процессами
	Функция автоматической регулировки напряжения (AVR)	Автоматическая стабилизация выходного напряжения независимо от отклонения сетевого напряжения от номинального значения
	Защита от перенапряжения и токоограничение	Защитное воздействие на выходную частоту преобразователя при достижении предельного значения выходного тока и напряжения звена постоянного тока
	Токовая защита	Защищает преобразователь при коротких замыканиях и перегрузках на его выходах
	Быстрый предел тока	Это помогает избежать частых перегрузок по току привода переменного тока.
	Ограничение и контроль крутящего момента	Он может автоматически ограничивать крутящий момент и предотвращать частые отключения от перегрузки по току в процессе работы.
	Функция ограничения и регулировки крутящего момента	Ток и напряжение автоматически ограничиваются в процессе работы, чтобы избежать частых отключений из-за перенапряжения / перегрузки по току.
	Обеспечение работоспособности в случае кратковременного сбоя питания	Привод продолжает нормально функционировать, используя мощность, запасенную в самом преобразователе
	Настройка времени работы	Временной диапазон: от 0 до 65000 часов
	Цифровой порт	RS-485
Вход и Выход	Вход	6 Цифровых входа, один из которых поддерживает высокоскоростной импульсный ввод частотой до 100 кГц (опция). 2 Аналоговых входных терминала, один из которых поддерживает только вход напряжения 0-10 В, а другой поддерживает вход напряжения 0-10 В или вход тока 4-20 мА.
Вход и Выход	Выход	1 Релейный выход 1 Цифровой выходной терминал 1 Аналоговый выход, поддерживающая 0-20 мА Выходной ток или выходное напряжение 0-10 В
Другое	Функция защиты	Обнаружение короткого замыкания двигателя при включении питания, защита от потери фазы на выходе, защита от перегрузки по току , защита от перегрева и перегрузки
	Блокировка ключа и выбор функции	Блокировка клавиш, определение диапазона функций для некоторых клавиш с целью предотвращения неправильного функционирования
	Класс защиты	IP20
